五、技术特性

主要技术性能:①允许基本误差(%):±0。2、±0。5;②重复性误差(%):0。2级为0。07、0。5级为0。17;③允用工作压力(Mpa):1。6、2。5、4、6。4;④被测介质温度(℃):-10~+60、-40~+120、100~200、200~350;⑤被测介质粘度(Mpa·s):0。1~200、200~500、500以上;⑥防爆等级:dⅡBT4(说明:本厂的信号远传流量计分普通型和防爆型);⑦管管法兰标准:HG20592-90、JB/T79。1-9。4;⑧流量计的主要材质:不锈钢、铸钢、316(即0Cr17 Ni12 Mo2)。

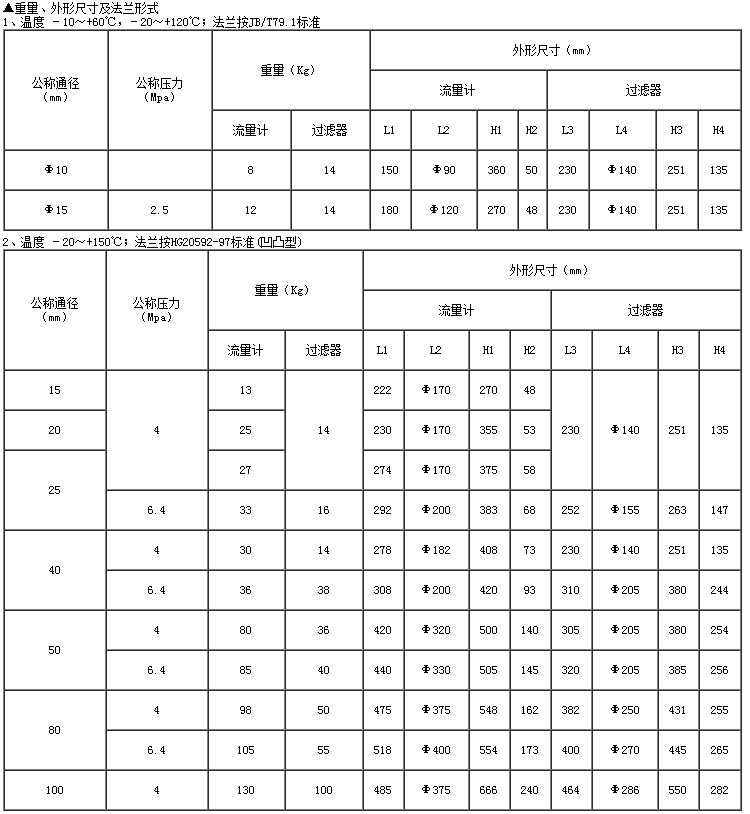

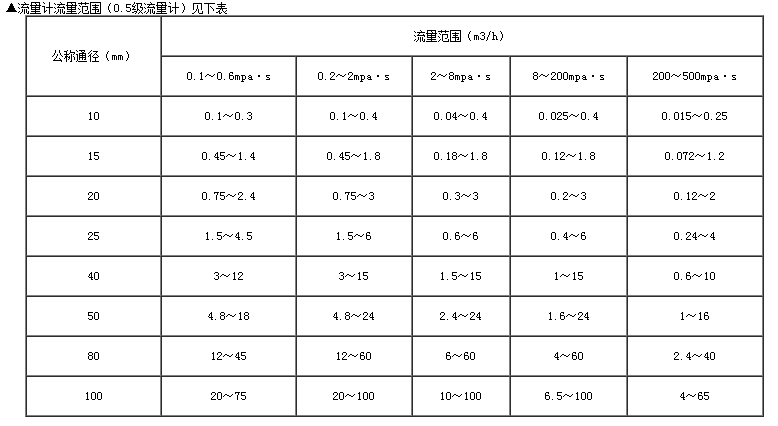

规格和流量范围

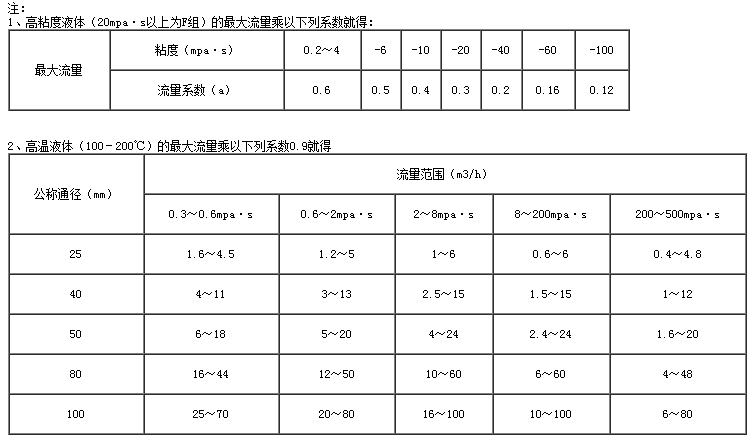

说明:①当被测介质温度在100~200℃时,其最大流量乘以系数0.9求得;②当被测介质温度在200~350℃时,其最大流量乘以系数0.8求得;③本表以外的介质若与本表所载介质粘度相同,在本表流量范围内均能适用。


▲无触点脉冲发讯器,光电藕合脉冲发讯器

  1、输入电压:12VDC、24VDC(直流电压是由本厂配用的二次仪表的稳压电源或用户系统内的12V直流电源供给)

  2、信号频率:1000HZ以下

  3、信号幅值:≥5V

吉利快3官网  4、信号波形:近似方波

  5、功耗:32mW

  6、工作温度:-20~+70℃

  7、环境条件:-20~+70℃、相对湿度≤95%

  8、工作电流:≤8mA

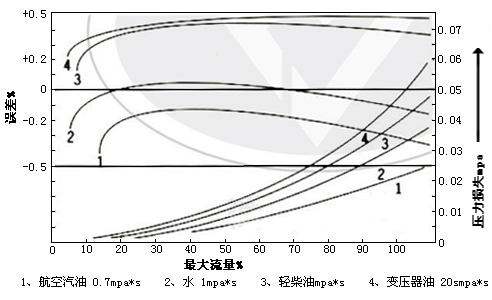

 ▲误差与压力损失曲线

六、安装要求

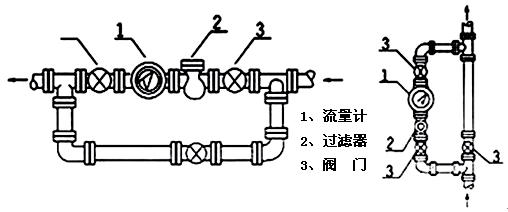

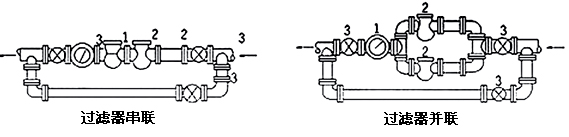

▲机械安装

安装流量计,应尽量选择灰尘少、腐蚀性气体少、无强烈振动、距热源较远的地方。安装流量计外环境温度不能高于60℃。流量计必须水平安装(指椭圆齿轮转轴水平位置),即流量计的刻度盘垂直地面。

▲线路安装

  信号远传流量计内装有无触点脉冲发讯器。在安装时,必须进行正确的线路连接。

  普通环境用发讯流量计的线路连接

  1、带发讯器表头的引出孔为M16×2螺孔。

  2、流量计与二次仪表之间采用两根导线连接,导线截面积不小于1mm2,传送距离小于1000m。

  3、发讯器引出的红色线接正极(高电位),另一引线接负(低电位)。

▲防爆环境用发讯流量计的线路连接

  1、选择线芯截面积为1mm2的BX型三芯电缆或CHQP型三芯电缆接线。一般用钢管布线。用钢管布线时,压紧螺母与钢管的连接端为M22×1.5内螺纹;

  2、拆下防爆发讯器盖接线,注意不能损坏隔爆接合面;

  3、接线时,由二次表后板的接线端子“输入”接出,正、负极不能接错。第三线为接地线,接发讯器内腔的接地符号;

  4、外壳接地;

  5、选用三芯电缆时,拆下压紧螺母,装上防止电缆脱落装置。

七、使用要求

  流量计启动前的操作

  流量计和脉冲发讯器安装好后,让流体慢慢地通过水平安装的旁路管道或垂直安装的主路管道,以清理管道中的杂质。

  ▲常温使用时的启动过程

  在启动流量计时,应先开旁路管道的阀门,后缓慢地开启流量计前的入口阀门,再缓慢地开流量计后的出口阀门,最后逐步关闭旁路阀门。用出口的阀门控制流量在流量计流量上限的70%以内为佳。

  计算流量的方法是用秒表测量指针正常旋转一周的时间,按下式计算:


在使用中千万不能骤然打开出口阀门,这样会使流量计突然快速旋转,可能损坏部件。

▲高温使用时的启动过程

预热,凡介质温度与环境温度相差50℃时,启动流量计前须对流量计预热。预热时间按式中:

T代表预热时间,小时;D代表流量计通径,mm;T0代表环境温度℃,计算。

  高温使用时的启动程序

  1、在流量计前后的阀门关紧的情况下,逐步打开旁路阀门,至管道温度达到工作温度,稳定才能全开旁路阀门。

  2、在旁路阀门全开和流量计出口阀门全关闭时,慢慢打开流量计前的入口阀门,按计算的预热时间对流量计预热,当流量计壳体的温度稳定后,全开入口阀门。

  3、在旁路阀门和流量计的入口阀门全开的状态下,将流量计出口端阀门打开约5%,使流体刚刚通得过流量计为宜,这时,若流量计的转子被卡住不转,或者发出噪音,切勿变化出口阀门的开度位置。在流量计内部的温度完全稳定和转子正常运转之前,不能进一步开大出口阀门,避免流量计出现永久性损坏。

  4、当流量计的转子运转正常后,逐步开大流量计出口端的阀门,达适宜为止。

  5、在流量计前后的阀门开启完毕后,逐步关闭旁路阀门。

  注意:流量计每次从常温升至65℃以上的工作温度时,必须按照上述启动程序操作。

八、故障分析与排除

流量计运动中可能发生故障。其故障现象及原因和处理方法见下表:

九、产品保养维修

▲流量计的维护保养应注意

  1、流量计在使用时,要经常检查温度、压力和流量是否在规定范围内;指针转动是否正常,压力损失是否稳定,压力损失是否过大,显示仪表是否正常显示。

  2、经常检查过滤器的使用情况,定期清洗过滤器;

  3、被测介质含有气体时,流量计前应安装气体分离器,以免引起测量误差;

  4、严禁扫线蒸汽通过流量计,避免损坏流量计;

  5、对于计量冷凝介质,再启动流量计时,必须预热流量计(本体至上盖一段);当流量计内的介质变为工作状态的液体时,才能再启动流量计。


▲定期对流量计进行检修和检验

1、定期对流量计进行检修,及时发现磨损零件,排除故障陷患; 2、如果用户用水检定装置检定流量计,检定后须倒出流量计内的水,灌入机油挂壁防锈;


▲流量计的检验和误差调整

  1、检验

  按JJG667-1997《溶积式流量计>检定规程》检定流量计。

  2、误差调整

  流量计的允许基本误差为±0.2%、±0.5%。

  其计算按下式:


吉利快3官网为了使流量计在出厂时或在使用过程中保证流量计的准确度,在流量计的计数器内设有传动比的调节装置——调整齿轮。在误差检验时根据测得的误差曲线,选择合适的调整齿轮(见下表),使流量计达到仪表规定的准确度。


1、调整方法举例如下:

   设计的调整齿轮是38/35,检验误差时若示值大与真值,即出现“+”误差。例如+1.02~+0.3,见误差调整图,查调整齿轮表(见下图),得知选用41/38调整齿轮比较合适,这样误差曲线的原点便由38/35 调整齿轮对应的零位上移至41/38调整齿轮对应的+0.63的位置。因而误差曲线便处于新的坐标系中,即误差调整至+0.39~-0.33的范围内,而流量计的准确度达到要求。




一、用途

油品流量计是用来测量液体流量的精密仪表。流量计可以选用不同的材料(铸钢、不锈钢和316)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯流量计能与本厂的流量积算仪等仪表配套,便于集中检测,输出标准信号,作自动控制和数据处理等用,并可直接与计算机联网。


本产品执行中华人民共和国专业标准JB/T9242-1999,该系列流量计是我厂根据市场需要,研制成功的流量计。该产品设计新颖,结构合理。具有重量轻、精度高特点,广泛应用于各种油品及低腐蚀性介质的计量。

1、要构件材料及使用压力(使用压力1.0MPa 1.6MPa)

2、准确度等级:0.5级,0.2级(一般介质温度-10℃ ~ +60℃)

3、远传显示现场防爆等级:Exia II CT5

4、使用介质温度:-20℃ ~ 100℃,在高温调整加散热筒情况下,可达200℃,此时流量范围中最大流量为原流量计最大流量的90%,最小流量为原流量计最小流量的120%。

5、流量范围  m3/h


二、流量计的优势

1、测量精度较高;读数清晰。

2、机构简单、坚固、运行可靠;

3、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;粘度适应性强,能测高温、高粘度液体。

4、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。

5、质量和体积两种计量单位显示方式, 可置入密度和系数。此外,流量计还可以利用称重法对仪表密度系数进行现场标定,该功能特别适合植物油、润滑油、医药及化工行业的使用要求。

吉利快3官网6、配485总线等通讯模块,实现了与计算机的联网,方便进行集中监控

三、工作原理及结构

1、工作原理

本流量计属容积式流量计,主要部分是计量箱和装在计量箱内的一对椭圆齿轮,它们与盖板构成一密封的初月形空腔,作为量具。流量计进出口处的压力差推动椭圆齿轮旋转。流体经初月形空腔计量后而排出,所以椭圆齿轮每旋转一周可输出4倍初月形空腔的容积。因此,椭圆齿轮转数与流体的流量成正比。


2、结构:

流量计主要由本体、一对椭圆齿轮、磁性联轴器、调整齿轮、计数器及发讯装置组成(流量计内部结构参见附流量计整机解体图和零部件名称表)。

  流量计的本体分单体和双体两种,单体即壳讲量箱为一体:双体即壳体和计量箱为两体。

吉利快3官网  椭圆齿轮的转数,通过磁性联轴器和一系列齿轮组成的减速机构,传到表头计数器。磁性联轴器主要由主动磁钢和从动磁钢组成。采用磁性联轴器可以提高流量计的工作压力和工作温度,操作安全,减轻维修工作。

齿轮流量计
