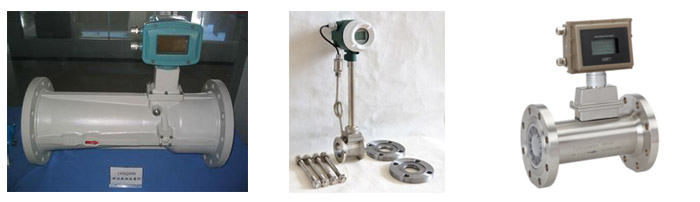

天然气流量计参数

口　径：DN15～DN3000mm.

公称压力：0。6～42MPa

工况温度：-180～+500℃

天然气流量计 精 度：±0.2～±1.5%FS

量 程 比：1：10

壳 体：碳钢；不锈钢(或按用户要求提供)(衬氟)

天然气流量计供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）

天然气流量计输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)

防护等级：IP65 IP67

防爆标志：本安型ExiallCT4；隔爆型ExdllCT4

执行标准：企标Q/BET05-06

表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程百分比；故障自检

公称通径：卡装式：DN10～DN300； 插入式：DN350～DN1000； 法兰式：DN10～DN300。

天然气流量计的应用范围

广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。

天然气流量计的主要优点：

1、天然气流量计无机械可动部件,耐腐蚀,稳定可靠,寿命长,长期运行无须特殊维护；

2、天然气流量计实现了机电一体化，日常的计量过程不需人工值守；

3、天然气流量计工艺安装条件不苛刻，仪表上、下游直管段可较孔板和涡街流量计大大缩短；

4、天然气流量计系统的测量准确度能够满足目前的贸易计量要求(≤1.5%)；

5、天然气流量计测量范围较宽（qmax/qmin=15～20）,可在孔板和涡街流量计无法涉足的部分小流量区域进行有效工作；

6、体积小、重量轻，离线标定较为方便；

7、测量信号既可就地显示，也可按需远传；

8、仪表管理人员无需专业培训，流量、压力及温度等测量参数可以从表头直接读取，并且不必进行折算转换；

9、只需定期更换电池(微功耗)及被测介质的参数。

10、天然气流量计压力损失较大；

吉利快3官网流通介质为气体时，压力损失约为涡街流量计的3～4倍。

天然气流量计的功能优点：

1．天然气流量计内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。

2．天然气流量计就地显示温度、压力、瞬时流量和累积流量。

3．天然气流量计采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

4．天然气流量计流量计 特有时间显示及实时数据存储之功能,无论什么情况,都能保证内部数据不会丢失,可永久性保存。

5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6．防盗功能可靠，具有密码保护,防止参数改动。

7．天然气流量计表头可180度随意旋转，安装方便。

天然气流量计的测量范围

天然气流量计产品选型代号 口径 流量范围m3/h

吉利快3官网LUX-25 DN25 2．5～30

LUX-32 DN32 4．5～60

LUX-50 DN50 10～150

LUX-80 DN80 28～400

吉利快3官网LUX-100 DN100 50～800

吉利快3官网LUX-150 DN150 150～2250

LUX-200 DN200 360～3600

代号 功能1

N 无温压补偿

Y 带温压补偿

代号 输出型号

F1 4-20mA输出（二线制）

F2 4-20mA输出（三线制）

F3 RS485通讯接口

代号 功能2

E1 1.0级

E2 1．5级

T 常温

P1 1．6Mpa

P2 2．5Mpa

P3 4．0Mpa

D1 内部3.6V供电

D2 DC24V供电

B1 不锈钢

B2 铝合金

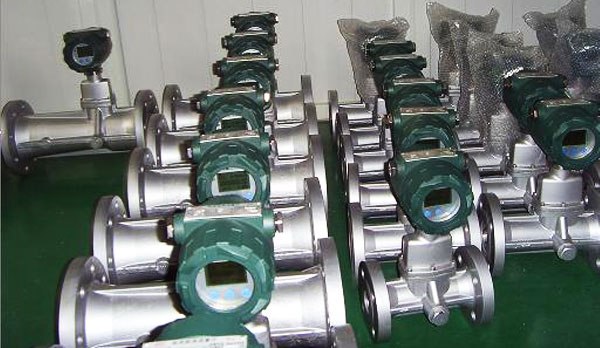

天然气流量计车间
